저희 알엔원연구소에서는 차세대 통신 네트워크의 핵심 소재·부품 원천기술개발을 목표로 하고 있습니다.
산업 분야별 주파수 확장에 따른 핵심특성을 만족하기 위한 중장기 Road map을 수립하여 자체연구/공동연구/기술도입 등 다양한 컨소시엄을 구성하였습니다.
mm-Wave 대역에서 저유전율, 저손실 특성을 갖는 새로운 기판소재 기술과 AiP(Antenna in Package), SiP(System in Package) 등으로
대표되는 집적 모듈형 부품 제작기술을 함께 확보하여 5G/6G 통신용 소재·부품 시장에서 선도적 위상을 구축하고자 선행연구를 진행중입니다.
-
Component
Component -

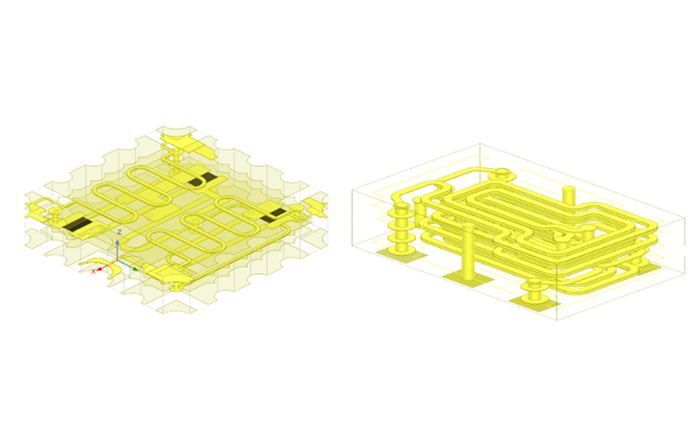

LTCC(저온동시소성세라믹) 기술 기반 최적 솔루션 설계 기술로 고객이 필요한 제품을 적기에 개발하고 있습니다.
5G 최적 solution 으로 기지국, 중계기용 통신부품시장을 선도하고 6G 통신 시대를 선도하기 위해 준비하고 있습니다.LTCC, Ceramic Substrate, Resistor, Ferrite 기술 최적화와 고신뢰성을 바탕으로
통신, 자동차, 항공우주 등 다양한 분야에서 필요한 솔루션을 제공하고 있습니다.-
- 품질 최선 주의
- 다양한 분야의 신뢰성 기반
최적 솔루션 제공
-
- 넓은 선택의 폭
- 20년 이상
500종 이상
-
- No.1 Solution
- 최적의 Solution 제공을
위한 끊임없는 연구 개발
-
- 6G 후보 주파수 대역
-
글로벌 통신장비업체 중심으로 커버리지를 고려한 실질적인 6G상용화를 위해서는 중대역 주파수의 검토 필요성이 제기되었습니다.
현재 5G 주요 상용화 대역인 3.5GHz 대역보다는 높고 28GHz 대역보다는 낮은 대역인 7GHz이상 24GHz 이하의 상위 중대역(upper-mid대역)이 6G 핵심 주파수 대역으로 주목받기 시작하였습니다.
특히, 2023년 11월 세계전파통신회의(WRC-23)에서 제시한 6G후보 주파수대역에는 대한민국 정부가 제안한 ● 4.4~4.8GHz, ● 7.125~8.5GHz, ● 14.8~15.35GHz 등 3개 대역이 최종 채택되었습니다.
Termination 제품에 대한 선행개발을 진행하고 있습니다. LTCC(저온동시소성세라믹) 기술기반의 최적 솔루션 설계 기술로
경쟁업체 대비 동등수준이상의 성능확보가 확인되었으며, 6G 통신시대를 선도하기 위해 준비하고 있습니다.
- * Sample Available
- ** In-development
*CMX70F03
*S0805N6G
**CMX12F03
**CMX12F20
| RN2 Part Number | Frequency (MHz) | Power (W) | Amp. Bal. (dB) | Isolation (dB) | I.L. (dB) | Return loss (dB) | Phase Bal. (Degree) |
|---|---|---|---|---|---|---|---|
| * CMX70F03 | 6400~ 7400 | 3 | ± 0.6 | 20 | 0.3 | 20 | 90 ± 5.0 |
| * S0805N6G | DC ~13000 | 6 | - | - | - | 11 | - |
| ** CMX12F03 | 10400~14500 | 3 | ± 0.5 | 20 | 0.3 | 18 | 90 ± 4.0 |
| ** CMX12F20 | 10400~14500 | 4 | - | 35 | 0.1 | 18 | - |
-
통신 부품 설계
및 구조 특허 보유 -

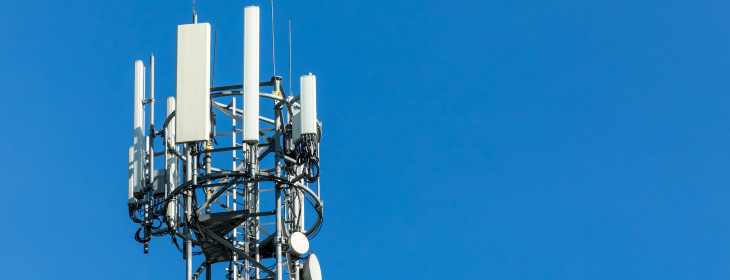

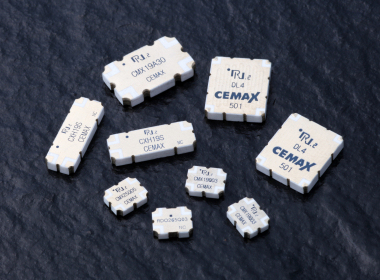

- 기지국 중계기용 Coupler 제품 글로벌 No.2 Supplier로 글로벌 Big 5통신 장비 제조사에 공급하고 있습니다.
- 통신부품용 세라믹 원천소재기술 기반으로 5G등 무선통신 관련 제품 설계 기술 보유하고 있습니다.
- 통신부품 설계 및 구조 특허등록 : 14건의 회로설계관련 특허 IP 보유
- 통신부품 설계 및 구조 특허출원 : 8건의 회로설계 관련 특허 IP 보유
-
5G mm-wave 대역
Coupler 설계 기술 확보 -
- 기지국 중계기용 mm-wave 주파수 대역 Coupler 제품개발을 위한 설계기술을 확보하고 있습니다.
- 10dB directional Coupler
- 20 to 40 GHz
- 5G mm-wave Band Applications
| RN2 Part Number | Frequency (MHz) | Dimension | Coupling (dB) | Directivity (dB) | I.L. (dB) | VSWR (Max:1) |
|---|---|---|---|---|---|---|
| RIICP30P10 | 20000~ 40000 | 2.00 x 1.25 x 0.75 | 10.0 ± 1.5 | 10 | 1.5 | 1.92 |

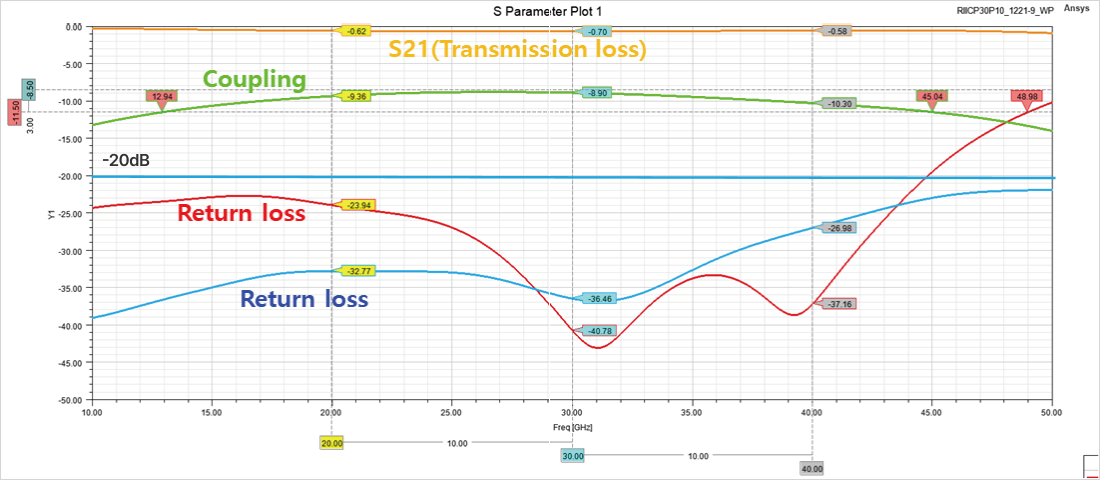

Simulated Performance
-
5G mm-wave 대역
Filter 설계 기술 확보 -
- 기지국 중계기용 mm-wave 주파수 대역 Filter 제품개발을 위한 설계기술을 확보하고 있습니다.
- 28 GHz Surface Mount Band Pass Filter
- 26.5 to 29.5 GHz
- 5G mm-wave Band Applications
| RN2 Part Number | Frequency (MHz) | Dimension | Coupling (dB) | Directivity (dB) | I.L. (dB) | VSWR (Max:1) |
|---|---|---|---|---|---|---|
| BPX280A300 | 26500~ 29500 | 11.0 x 5.0 x 2.5 | 30 | 30 | 3.5 | 1.92 |

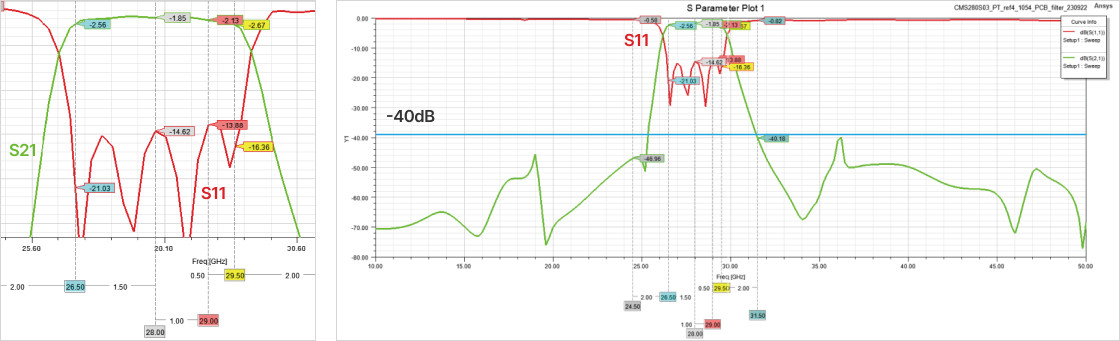

Simulated Performance
